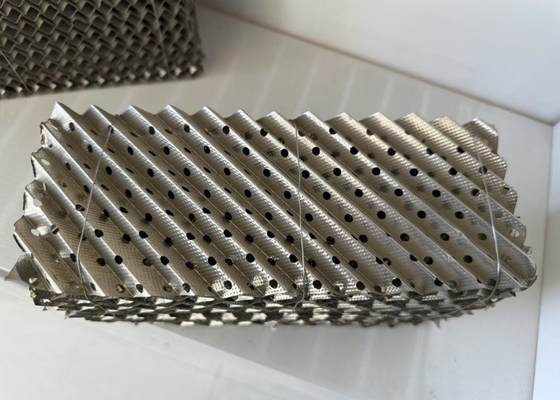

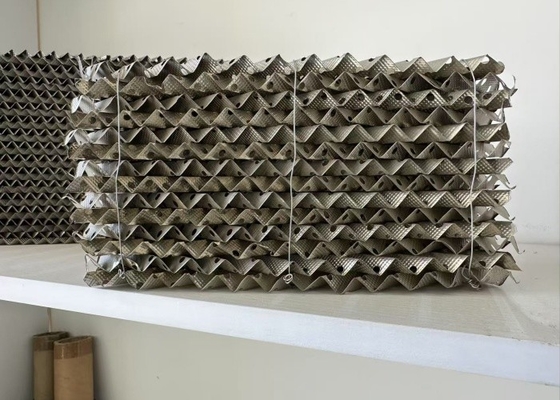

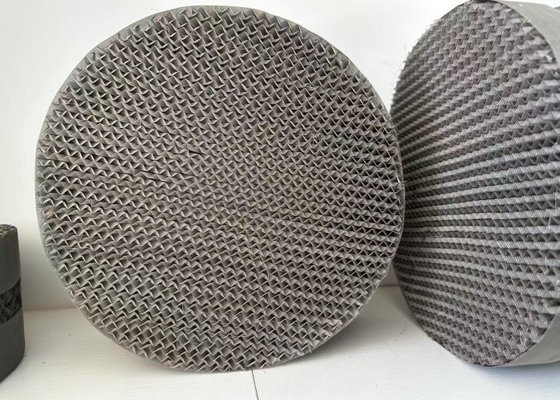

Metalen golvende verpakkingen - hoog efficiënt, corrosiebestendig voor distillatie torens
Product Inleiding:
Onze metalen golfmatige verpakkingen vertegenwoordigen het hoogtepunt van gestructureerde verpakkingstechnologie, ontworpen om ongeëvenaarde prestaties te leveren in de meest veeleisende scheidingsprocessen.Vervaardigd van hoogwaardige corrosiebestendige legeringen met behulp van de modernste fabricagetechnieken, dit verpakkingssysteem combineert uitzonderlijke massaoverdrachtefficiëntie met robuuste mechanische integriteit.De nauwkeurig ontworpen golfmatige geometrie creëert optimale paden voor stoom-vloeistof interactie terwijl het energieverbruik wordt geminimaliseerd, waardoor het de ideale keuze is voor moderne procesinstallaties die de doorvoer en zuiverheid willen maximaliseren.
Detaille technische specificaties:
| Categorie |
Technische parameters |
| Materiaalklassen |
• 304/316/316L roestvrij staal • koolstofstaal • titanium van klasse 2 • monel 400 • Hastelloy |
| Fysieke eigenschappen |
Oppervlakte: 125-750 m2/m3 • Leegtefractie: 95-98% • Verpakkingsdichtheid: 100-400 kg/m3 |
| Prestatiemeters |
HETP: 0,2-0,5 m • Drukdaling: 10-50 Pa/m • Capaciteitsfactor (Cs): 0,05-0,12 m/s |
| Mechanische specificaties |
Plaatdikte: 0,1-0,3 mm • Grofhoogte: 5-20 mm • Inclusieve hoek: 45°/60°/70° |
| Operatiegrenzen |
Temperatuur: -200°C tot +550°C • Druk: Vacuüm tot 50 bar |
| Kwaliteitsnormen |
ASTM A240/A269 • ASME BPE • PED 2014/68/EU • ISO 9001:2015 |
| Aanpassing |
Laaghoogte: 100-300 mm • Diameter: tot 10 m • Speciale coatings beschikbaar |
Voordelen:
1. Superieure massa-overdracht prestaties
Precieze geometrie: door de computer geoptimaliseerde golfpatronen zorgen voor een perfecte vloeistofverdeling over het hele verpakkingsoppervlak
Verbeterde oppervlakte texturing: micro-gepresteerde patronen vergroten het effectieve oppervlak met maximaal 15%
Dual-Flow-ontwerp: faciliteert tegenstroom- en gelijkstroomstroomregimes voor flexibele procescontrole
2Geavanceerde materialentechniek
Hoogwaardige legeringen: 316L met elektropolies afwerking voor ultrazuivere toepassingen
Opties voor samengestelde materialen: hybride metaal-plastic constructies voor gespecialiseerde diensten
Antifoulingbehandelingen: speciale oppervlaktewijzigingen verminderen de ophoping van deeltjes
3Operationeel excellentie
30-50% hogere efficiëntie in vergelijking met conventionele willekeurige verpakking
40% lagere drukverlaging vermindert de energiekosten aanzienlijk
Snellere starttijden: verbeterde vochtbaarheidskenmerken
4. Langetermijnbetrouwbaarheid
10-15 jaar levensduur bij typische koolwaterstofdiensten
Thermische cyclusbestandheid: speciale spanningsverlichting verhindert vervorming
Gemakkelijk te inspecteren: doorzichtig ontwerp maakt visuele controle mogelijk
Toepassingen:
Petrochemische verwerking
Fractionering van ruwe olie
Aromatische koolwaterstofseparatie (BTX)
Olefinenzuivering
Gasbehandeling
Amine-gaszoeters
CO2-opvangsystemen
Uitdroging van aardgas
Specialiteitschemische stoffen
Recuperatie van oplosmiddelen voor farmaceutische doeleinden
Elektronische chemicaliën van hoge zuiverheid
fijne chemische distillatie
Milieusystemen
Eenheden voor VOC-terugwinning
Kolommen voor het verwijderen van afvalwater
Reiniging van rookgassen
Vervaardigingsproces:
Voorbereiding van het materiaal:
De spoelen zijn ultrasoon getest op de uniformiteit van de dikte.
Groepering:
CNC-gewalst tot nauwkeurige hoeken (± 0,5° tolerantie).
Perforatie:
Micro-gaten met laseropschorting (0,5 ∼2 mm) voor stroomoptimalisatie.
Oppervlaktebehandeling:
Elektropolisering (Ra ≤ 0,8 μm) om vervuiling te verminderen.
QC-testen:
3D-scan voor geometrische verificatie.
Zoutsproei (1000 uur) voor beklede varianten.
Waarom onze verpakkingen kiezen?
Custom Designs: op maat gemaakte golfpatronen voor uw proces.
Technische ondersteuning: CFD-modellering voor prestatievoorspelling.
Vraag om monsters met uw operationele parameters voor een gratis efficiëntie analyse!
