SS 304 Metaal Gestructureerde Verpakking 250Y 500Y voor Distributie van Gasvloeistof

SS 304 Metaal Gestructureerde Verpakking voor Distributie van Gas-Liquid 250Y 500Y

De metaal Gestructureerde Inleiding van de Verpakkingsverpakking

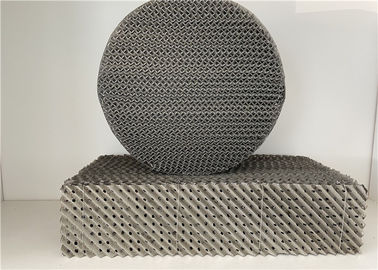

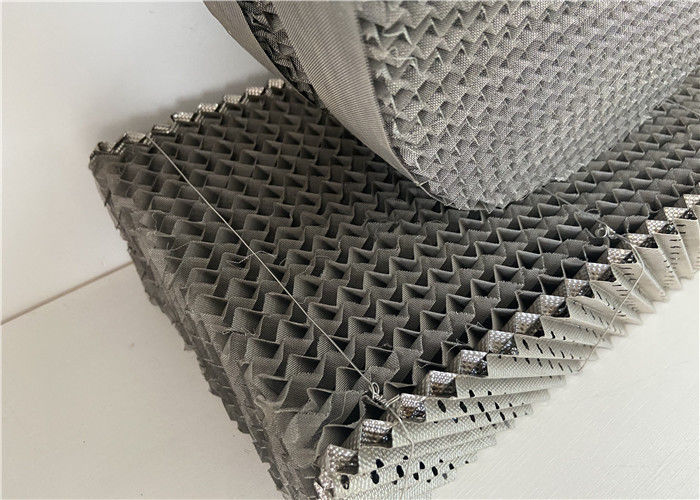

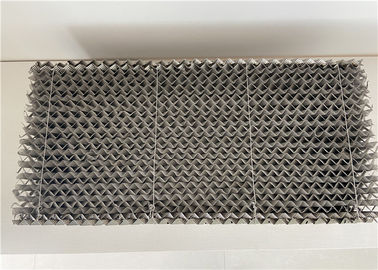

Wordt de metaal Gestructureerde Verpakking gemaakt van geperforeerde plaat met kanaalplooiing op oppervlakte, en blijft structuureigenschap van het gaasverpakking van de metaaldraad.

De de torenverpakking van de metaalstructuur versterkt eenvormige vloeibare distributie en oppervlakte nat makend capaciteit, die de efficiency van de massaoverdracht verhoogt. Heeft de metaal gestructureerde verpakking eigenschap van specifieke hoge oppervlakte grote, nietige verhouding en gewichtslicht; Klein en regelmatig obliquity van de gasweg, lage drukdaling; Radiaal verspreidingsgoed, voldoende gas vloeibaar contact.

Metaal Gestructureerde Verpakkingstoepassing

1.Sea waterontluchters

2.Waste gasperification, het drogen en gas, in water oplosbare oplosmiddelenabsorbors

3.HCL en H2S productie

4.Air scheiding

5.Strippers

6.Vacuum en atmosferische ruwe oliefractionator

7.Negative druk, normale druk en onder druk zettenverrichting

8.Liquid extractie

9.Ethylene het water dooft toren

Metaal Gestructureerde Verpakkingsvoordelen

1. De drukdaling van de gestructureerde verpakking is significant

Aangezien het gas-liquid membraancontact in twee fasen in de gestructureerde verpakking van het borrelende contact van de twee fasen in het zeefdienblad verschillend is, is de drukdaling van de ingepakte toren slechts 1/4 tot 1/6 van het zeefdienblad. Bijvoorbeeld, is de werkende weerstand van de toren op de gestructureerde verpakking kPa 3.5-4.2, is de werkende druk bij de bodem kPa slechts 35-45, gebruikt de lagere toren nog nog de toren van het zeefdienblad, en de werkende weerstand wordt niet veranderd, zodat wordt de werkende druk van de lagere toren navenant verminderd door 0,05~ 0,06 MPa, over het algemeen 0,44 tot 0,48 MPa, zodat het schachtvermogen van de luchtcompressor door 5% aan 7% kan worden verminderd.

2. Hoog rendement van gestructureerde verpakkingsscheiding

Lager de werkende druk van de hogere kolom, groter de scheiding van zuurstof, stikstof en argon, vooral de scheiding van zuurstof en argon. Over het algemeen, kan het extractietarief van zuurstof met 1% aan 3% worden verhoogd, en het extractietarief van argon kan met 5%. 10% worden verhoogd, heeft de praktijk bewezen dat het tarief van de zuurstofextractie van het materiaal van de luchtscheiding meer dan 99% heeft bereikt, en het extractietarief van argon heeft meer dan 80% bereikt.

Het extractietarief van de distillatiekolom hangt voor een groot deel van de hoeveelheid uitbreidingslucht die de hogere kolom, vooral voor het extractietarief ingaan af van argon, zodat zijn de isentropic efficiency van turboexpander en het aanjagen van de compressor onophoudelijk beter. De verhouding is de sleutel aan het verhogen van het extractietarief van de distillatiekolom.

3. De regelmatige verpakking heeft een kleine vloeibare holdingscapaciteit

Het volume van de gestructureerde ingepakte kolom is over het algemeen slechts 1% aan 6% van het kolomvolume, terwijl de holdingscapaciteit van de zeefkolom 8% aan 10% van het kolomvolume is. De kleine vloeibare holdingscapaciteit betekent dat de vloeibare verblijven in de toren voor een korte tijd en de werkende drukdaling klein is, wat aan de verrichting van de veranderlijke arbeidsvoorwaarde voordelig is. De gestructureerde verpakkingstoren kan in de waaier van 40% aan 120% worden ontworpen. De zuurstofproductie van de hogere toren van de 12000m3/h-installatie van de luchtscheiding van de Installatie van Shanggang Nr 5 kan binnen de waaier van 9000~14000mm3/h worden aangepast, en de werkende ladingswaaier is slechts 75%~117%.

4. Het regelmatige verpakkingshiaat is groot

De gestructureerde verpakking heeft een nietige verhouding van meer dan 95%. In de toren van het zeefdienblad, geeft het gebied van de openingsplaat van 80% van de torensectie rekenschap, en de openingsverhouding is 8% aan 12%, die minder dan ver de nietige verhouding van de vullerlaag zijn. Voor dezelfde lading, is de toren van de ingepakte toren kleiner dan de zeeftoren; in het algemeen is het gebied in dwarsdoorsnede slechts over 70% van de zeeftoren, die voor materiaal het op grote schaal van de luchtscheiding voordelig is.

5. De apparaten starttijd wordt zeer verkort

Het beginnende proces van het materiaal van de luchtscheiding is geen verrichting van de productoutput, zodat het verkorten van de beginnende tijd één van de manieren is om energie te besparen en consumptie van het materiaal van de luchtscheiding te verminderen. De beginnende die tijd van het materiaal van de luchtscheiding verwijst naar de tijd wordt vereist om de uitbreidingsmachine aan de zuurstofoutput te beginnen. Na de voltooiing van de verpakking, wordt de hoeveelheid vloeistof tijdens normale rectificatie wordt gehouden zeer verminderd, en de starttijd van de installatie die van de luchtscheiding wordt zeer verkort. Nadat de conventionele verpakking in de hogere die toren wordt gebruikt, wordt de hoeveelheid vloeistof tijdens normale rectificatie wordt gehouden zeer verhoogd. Na de afdaling, wordt de starttijd van de installatie van de luchtscheiding zeer verkort, en de algemene starttijd vergt slechts 26 tot 30 uren.

6. Het zuurstofgehalte in de argonfractie is over 90%.

Om rechtstreeks tot 1~2×104% door cryogene rectificatie te verminderen, vergt het theoretische plaataantal van de rectificatiekolom ongeveer 180 stukken, de de plaatbehoeften van de zeefplaat over 300 stukken, en de weerstand is tot kPa ongeveer 100. Duidelijk, het ruwe argon het is onmogelijk is om buiten de toren te lossen, en de hoogte van de gestructureerde verpakking is ongeveer 45m. De weerstand is slechts kPa 14 tot 16, zodat is de totstandbrenging van het volledige proces van het rectificatieargon mogelijk.
