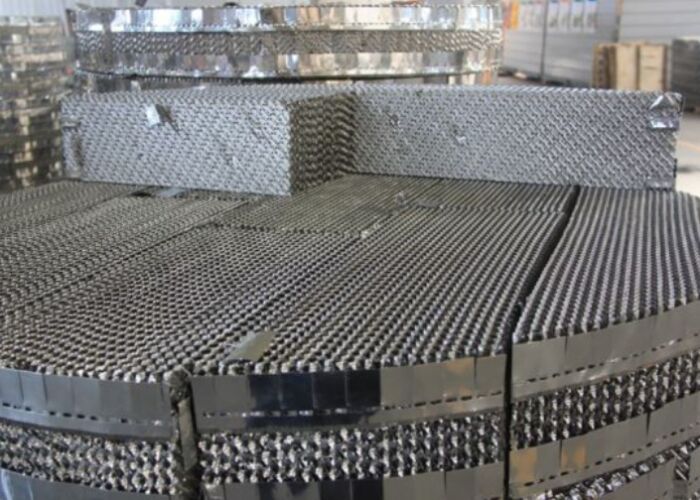

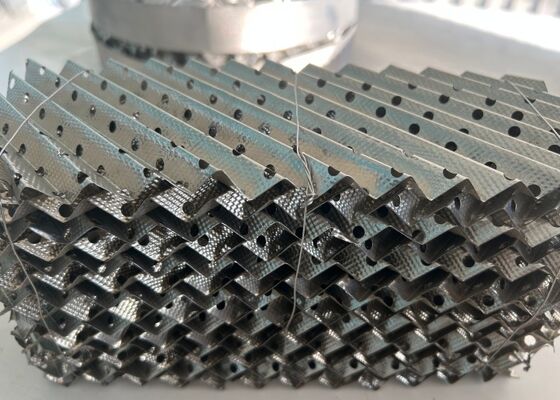

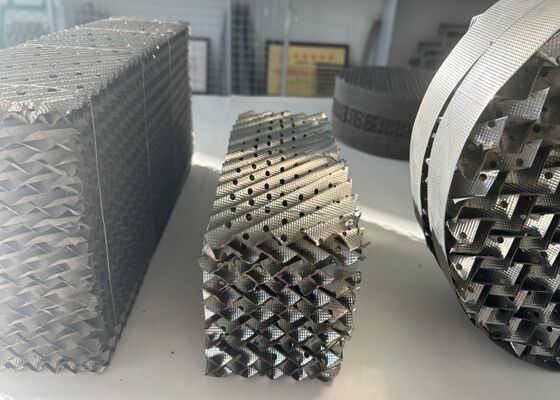

SS304/316 Metalen geperforeerde verpakkingen voor fijne chemische en vacuümdestillatie
Verpakking met metalen structuur VerpakkingInleiding
Yuanhai Metal Structured Packing is in de constructie vergelijkbaar met standaardverpakking, met uitzondering van een subtiele wijziging in de geometrie van de golflaag aan de bovenkant en onderkant van elke verpakkingslaag.Deze relatief kleine verandering in de geometrie elimineert de abrupte verandering in de stroomrichting van de vloeistof en stoomfasen op de verpakkingslaag interface.
De conventionele gestructureerde verpakkingscapaciteit wordt beperkt door de stroominteractie op de laaginterface, waarbij de abrupte richtingsverandering de hoeveelheid tegenstroomende vloeistof en damp beperkt.Als de vloeistofstroom wordt beperkt door de opwaarts stromende damp, begint de vloeistof zich op te bouwen aan de laaginterface, wat de drukdaling verhoogt en uiteindelijk tot overstroming kan leiden.
De geometrie van de Yuanhai verpakking verlicht de vloeistofstroombeperking.de lage drukvalken van gestructureerde verpakkingen worden beter gehandhaafd gedurende het efficiënte werkbereik van de verpakkingDe voordelen van Yuanhai gestructureerde verpakking zijn belangrijker voor kleinere golfkrimp grootte, hogere oppervlakte verpakkingen.Er is een capaciteitsverhoging tot 40% waargenomen.
Metalen verpakkingen met structuurTechnische specificatie
De specificatie is gebaseerd op SS304-materiaal:
| Artikel 1 |
Oppervlakteoppervlakte2/m3 |
Vrij volume
% |
P
Pa/m |
Theo. Plaatje.
pc/plaat |
F factor
m/s ((kg/m3) 05 |
| SB-125Y |
125 |
98 |
2x10-4 |
Een tot één.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
Twee tegen twee.5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
- Vier tot vier.5 |
1.8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3.5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3.5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Metalen verpakkingen met structuurVoordelen
| Verpakte kolommen |
De volgende categorieën zijn bedoeld: |
| Een lagere drukdaling leidt tot aanzienlijke energiebesparingen (een vermogenreductie van meer dan 5% is mogelijk). |
Hoger drukverlies, maar kortere kolommen. |
| (Mogelijk tot 40% van de ontwerpcapaciteit) |
Beperkt gebruik voor efficiënte werking (60-70% van de ontwerpcapaciteit is typisch). |
| Hierdoor is er geen behoefte aan een zuivere waterstofbron. |
Kan worden gebruikt voor destillatie onder hoge druk. |
Metalen verpakkingen met structuurVoordelen
Een groot aantal theoretische platen, een grote stroom en een lage drukdaling;
Een goede prestatie bij lage werkbelasting, een groter aantal theoretische platen bij afname van de gasbelasting en bijna geen ondergrens van de werkbelasting;
Grote werkingselasticiteit;
geen duidelijk versterkingseffect;
Voldoen aan de vereisten van precisie, grote en hoge vacuümdestillatie-eenheden, gunstige voorwaarden bieden voor het distillatie-separatiesysteem, warmtegevoelig materiaal en producten met een hoge zuiverheid.
Metalen verpakkingen met structuurToepassing
Massaoverdracht van temperatuurgevoelige chemische producten
Een goede verdeling van vloeistoffen en gassen langs de zijkant
Recuperatie van oplosmiddel
Batch- en continue distillatie
Systemen voor laag vloeistoflading
Het verstrekken van de hoogste theoretische stappen per meter verpakkingshoogte
Vermindering van de vloeistofopname
Besparing van de bedrijfsbelastingen van schepen
