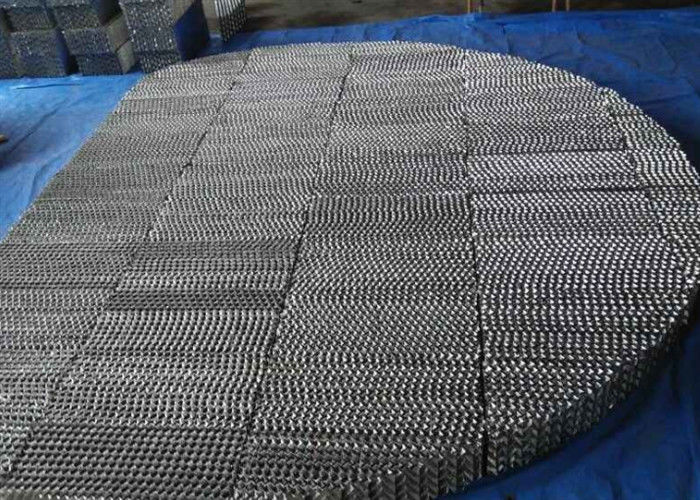

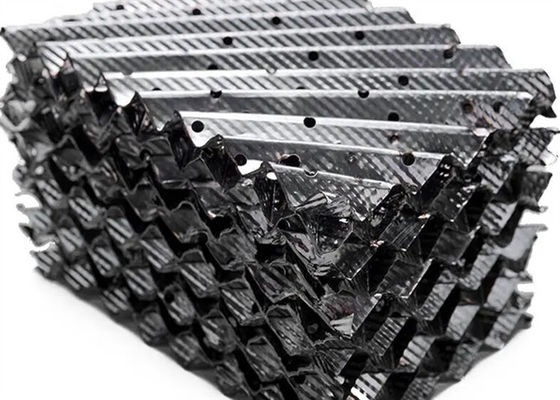

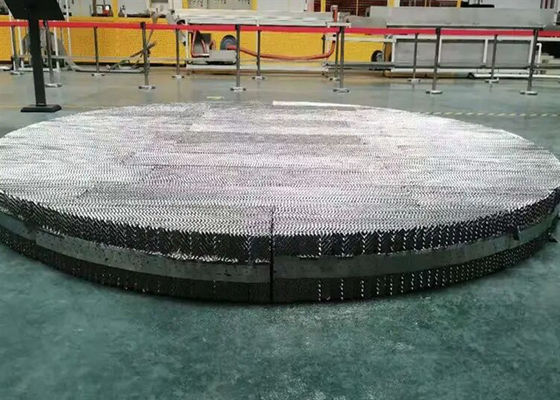

Metal Structured Packing is gemaakt van geperforeerde plaat met een golfdraad op het oppervlak en blijft een structurele eigenschap van metaaldraad gaasverpakkingen.
Metalen structuur toren verpakking versterkt uniforme vloeistofverdeling en oppervlakte bevochtiging vermogen, wat de massa-overdracht efficiëntie verhoogt.Metalen geconstrueerde verpakkingen hebben de kenmerken van een specifiek oppervlak van grote, leegteverhouding hoog en gewicht licht; de helling van het gaspad klein en regelmatig, drukdaling laag; radiële diffusie goed, gasvloeistofcontact voldoende.
Metalen verpakkingen met structuurVoordelen
| Verpakte kolommen |
De volgende categorieën zijn bedoeld: |
| Een lagere drukdaling leidt tot aanzienlijke energiebesparingen (een vermogenreductie van meer dan 5% is mogelijk). |
Hoger drukverlies, maar kortere kolommen. |
| (Mogelijk tot 40% van de ontwerpcapaciteit) |
Beperkt gebruik voor efficiënte werking (60-70% van de ontwerpcapaciteit is typisch). |
| Hierdoor is er geen behoefte aan een zuivere waterstofbron. |
Kan worden gebruikt voor destillatie onder hoge druk. |
Metalen verpakkingen met structuurVoordelen
1De drukdaling van de gestructureerde verpakking is aanzienlijk.
Aangezien het gas-vloeibare tweefasige membraancontact in de gestructureerde verpakking verschilt van het bubbelcontact van de twee fasen in de zeefbak,de drukdaling van de verpakte toren is slechts 1/4 tot 1/6 van de zeefbakBijvoorbeeld de werkweerstand van de toren op de gestructureerde verpakking is 3,5-4,2 kPa, de werkdruk aan de bodem is slechts 35-45 kPa,De onderste toren is nog steeds nog steeds met behulp van de zeef bak toren, en de werkweerstand wordt niet gewijzigd, zodat de werkdruk van de onderste toren dienovereenkomstig met 0,05~0,06 MPa, in het algemeen 0,44 tot 0,48 MPa, wordt verlaagd,zodat het asvermogen van de luchtcompressor met 5% tot 7% kan worden verminderd.
2. Hoge efficiëntie van gestructureerde verpakkingsseparatie
Hoe lager de werkdruk van de bovenste kolom, hoe groter de scheiding van zuurstof, stikstof en argon, met name de scheiding van zuurstof en argon.de extractie van zuurstof kan met 1% tot 3% worden verhoogdDe praktijk heeft aangetoond dat de zuurstofextractie van luchtscheidingstoestellen meer dan 99% heeft bereikt.en de extractie van argon meer dan 80% heeft bereikt.
De extractiesnelheid van de distillatiekolom is grotendeels afhankelijk van de hoeveelheid expansielucht die in de bovenste kolom komt, met name voor de extractiesnelheid van argon,dus de isentropische efficiëntie van de turboexpander en de supercharging van de supercharger worden continu verbeterdDe verhouding is de sleutel tot het verhogen van de extractie snelheid van de distillatie kolom.
3De gewone verpakking heeft een kleine vloeistofcapaciteit.
Het volume van de gestructureerde verpakte kolom bedraagt in het algemeen slechts 1% tot 6% van het volume van de kolom, terwijl de houdbaarheid van de zeefkolom 8% tot 10% van het volume van de kolom bedraagt.De kleine vloeistofhoudcapaciteit betekent dat de vloeistof gedurende een korte tijd in de toren blijft en de werkdrukdaling klein isDe gestructureerde verpakkingstoren kan worden ontworpen in het bereik van 40% tot 120%.De zuurstofproductie van de bovenste toren van de luchtseparatieinstallatie van Shanggang No 12000m3/h.5 De installatie kan worden ingesteld binnen het bereik van 9000~14000mm3/h en het werklastbereik is slechts 75%~117%.
4- Het pakket is groot.
In de zeefbaktoren is de oppervlakte van de openingsplaat 80% van de torensectie en is de openingsratio van 8% tot 12%.die veel kleiner zijn dan de leegte van de vullaagVoor dezelfde belasting is de toren van de verpakte toren kleiner dan de zeettoren; in het algemeen bedraagt de doorsnede slechts ongeveer 70% van de zeettoren,die voordelig is voor grootschalige luchtseparatieapparatuur.
5De opstarttijd van het apparaat wordt sterk verkort.
Het startproces van de luchtscheidingstoestellen is geen productuitvoeroperatie.De starttijd wordt verkorten om energie te besparen en het verbruik van de luchtseparatieapparatuur te verminderen.. De starttijd van de luchtseparatieapparatuur verwijst naar de tijd die nodig is om de uitbreidingsmachine te starten tot de zuurstofuitgang.de hoeveelheid vloeistof die tijdens de normale rectificatie wordt vastgehouden, wordt sterk verminderd, en de starttijd van de luchtseparatieinstallatie wordt sterk verkort.de hoeveelheid vloeistof die tijdens de normale rectificatie wordt vastgehouden, sterk toeneemtNa de afdaling wordt de starttijd van de luchtseparatieinstallatie sterk verkort en duurt de algemene starttijd slechts 26 tot 30 uur.
6Het zuurstofgehalte in de argonfractie is ongeveer 90%.
Om rechtstreeks tot 1~2×10-4% te verminderen door cryogene rectificatie, heeft het theoretische platennummer van de rectificatie-kolom ongeveer 180 stuks nodig, de zeefplaat ongeveer 300 stuks nodig,en de weerstand is tot ongeveer 100 kPaHet ruwe argon is onmogelijk om de buitenkant van de toren te ontladen, en de hoogte van de gestructureerde verpakking is ongeveer 45m.dus de verwezenlijking van het volledige rectificatie argon proces is mogelijk.
