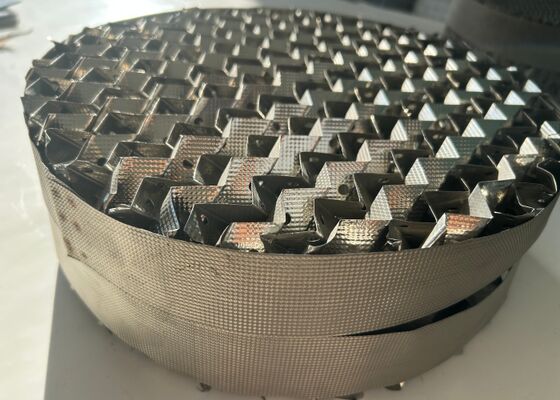

SS304 gegolfde metalen structuurverpakking voor destillatietorens
Beschrijving van SS304 gegolfde metalen structuurverpakking
SS304 golfmetaal gestructureerde pakking, ook bekend als geperforeerde golfplaatpakking, is samengesteld uit meerdere stukken dunne roestvrijstalen 304-platen, gestempeld met dichte microgaten en in regelmatige golfvormen geperst. Aangrenzende golfplaten zijn in tegengestelde schuine richtingen (30° of 45°) gerangschikt en elke pakkinglaag wordt kruislings op 90° tegen de bovenste laag in destillatietorens gestapeld om geordende, uniforme gas-vloeistofstroomkanalen te vormen.
De microporeuze structuur op plaatoppervlakken optimaliseert de vloeistofverdeling en de bevochtigbaarheid van het oppervlak, waardoor kanaalstroming en wandstroming in de toren effectief worden geëlimineerd. Deze gestructureerde pakking is gemaakt van hoogwaardig SS304 roestvrij staal en combineert een hoge mechanische sterkte, uitstekende corrosieweerstand en stabiele massaoverdrachtsprestaties. Het wordt algemeen gebruikt als kernmassaoverdrachtsmedium voor atmosferische, vacuüm- en precisiedestillatietorens in chemische verwerking.
Technisch gegevensblad:
| Parameter |
Specificatie |
| Materiaal opties |
SS304,316L,304L,SS316L |
| Oppervlakte |
125–750 m²/m³ (aanpasbaar voor procesbehoeften) |
| Drukdaling |
10–50 Pa/m (30–50% lager dan willekeurige pakking) |
| HETP (hoogte equivalent aan een theoretische plaat) |
0,2–0,5 m (geoptimaliseerd voor hoge zuiverheid) |
| Capaciteit (Cₛ-factor) |
0,05–0,12 m/s (hoge doorvoer) |
| Bedrijfstemperatuur |
-200°C tot +550°C (materiaalafhankelijk) |
| Corrosiebestendigheid |
Uitstekend (316L voor zure/chloride-omgevingen) |
| Certificeringen |
ISO9001 |
Gemeenschappelijke specificaties
- Materiaal: SS304 (optioneel: SS304L, SS316, SS316L)
- Standaardmodellen: 125Y, 250Y, 350Y, 500Y, 700Y; X-type serie met lage drukval beschikbaar
- Plaatdikte: 0,15 mm–0,25 mm
- Hoogte enkele verpakking: 50 mm / 100 mm / 200 mm
- Maatwerk: torendiameter, pakhoogte, oppervlaktebehandeling op aanvraag
Kenmerken van SS304 gegolfde metalen structuurverpakking
- Hoge scheidingsefficiëntie: Groot specifiek oppervlak (gebruikelijke modellen: 125Y/250Y/350Y/500Y m²/m³), voldoende gas-vloeistofcontactoppervlak om hoge theoretische plaataantallen te bereiken voor nauwkeurige scheiding van componenten.
- Ultra-lage drukval: Regelmatige geometrische stroompaden verminderen de gasstroomweerstand, waardoor energieverbruik wordt bespaard, vooral bij werkomstandigheden bij vacuümdestillatie.
- Hoge vloeistofverwerkingscapaciteit: Het ontwerp met hoge lege fractie ondersteunt een grote gas-vloeistofstroom, geschikt voor continu torenbedrijf met hoge belasting.
- Uitstekende vloeistofverdeling: geperforeerde gaten realiseren een grove en fijne dubbele vloeistofverdeling, versterken de horizontale vloeistofmenging en voorkomen een vloeistofstroom.
- Superieure SS304-materiaalprestaties: bestand tegen oxidatie, corrosie van zwakke zuren en organische oplosmiddelen, stabiel werktemperatuurbereik van -200 ℃ tot 400 ℃, duurzame levensduur, eenvoudige reiniging en aangroeiwerende werking.
- Aanpasbare afmetingen: Kan worden vervaardigd in cirkelvormige gesegmenteerde verpakkingsblokken die overeenkomen met torendiameters van 150 mm tot 12.000 mm, ter ondersteuning van aangepaste OEM-specificaties.
Toepassingen van SS304 gegolfde metalen structuurverpakking
Petrochemische verwerking:
Ruwe olie atmosferische/vacuümdestillatie
Aromaten (BTX) scheidingskolommen
Olefinezuiveringssystemen
Oplosmiddelterugwinningseenheden
Gasbehandeling:
Amine-contactoren voor de verwijdering van zuur gas
Glycol-uitdrogingstorens
LNG-zuiveringstreinen
Absorptiekolommen voor het opvangen van CO₂
Speciale chemische stof:
Hoogzuivere farmaceutische destillatie
Chemische productie van elektronische kwaliteit
Fijne chemische scheidingsprocessen
Speciale chemische stof:
Hoogzuivere farmaceutische destillatie
Chemische productie van elektronische kwaliteit
Fijne chemische scheidingsprocessen
Productieproces:
Materiaalkeuze
Hoogzuivere legeringen geverifieerd via XRF-analyse.
Precisie golfplaten
CNC-hydraulisch vormen garandeert een hoeknauwkeurigheid van ±0,5°.
Oppervlaktebehandeling
Elektrolytisch polijsten (Ra ≤0,4μm) of PTFE-coating voor weerstand tegen vervuiling.
Kwaliteitscontrole
3D-laserscannen voor dimensionale verificatie.
Zoutsproeitesten (meer dan 1.000 uur voor gecoate varianten).
